光刻机不仅是半导体制造的关键设备，更是未来科技发展的重要支撑。随着5G、物联网、人工智能等前沿技术的不断发展，对芯片的性能和集成度提出了更高的要求。而光刻机作为芯片制造的核心设备，其技术进步和创新能力将直接影响到这些前沿技术的落地和应用。
二、光刻机概述光刻机是一种用于制造微电子芯片、纳米器件等微观结构的设备。它利用紫外光通过光掩膜将芯片设计图案投射在光敏材料上，并通过一系列化学、物理过程完成图案转移。光刻机的主要原理是将光源通过透镜、掩模和投影镜组成的光学系统投射到硅片上，然后用化学方法进行蚀刻，形成微细的芯片结构。

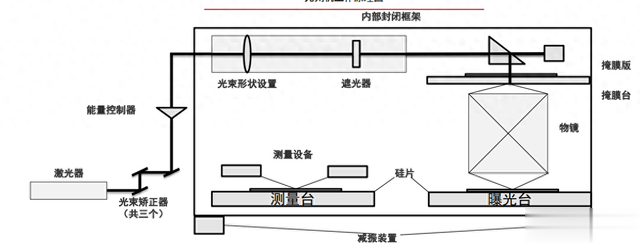

光刻机工作原理
三、光刻机的主要构成光刻机的主要构成部分包括：光源、光学系统、投影系统（物镜）、掩模、对准系统、晶圆台、控制系统等。
光刻机产业链
光源：光刻机的光源通常采用紫外线激光器，它发射出特定波长的紫外光，如193nm。光源系统还包括激光器、激光光束整形器和光束稳定器等部件，以确保激光光束的高强度、高稳定性和适合光刻的特性。
当前，全球激光光刻机光源产业主要由荷兰光刻机巨头ASML的子公司Gvmer（作为世界顶尖的激光源供应商）和日本Gigphoton公司所主导，这两家公司都能独立生产基于LPP技术的EUV光刻机光源。
中国光学光源领先企业科益虹源和福晶科技中，科益虹源自主研发193mm高能准分子激光器，以高质量低成本打破了国外垄断，现已能制造主流ArF光刻机使用的6kHz、60W光源。福晶科技凭借领先的KBBE晶体技术，在KBBF晶体这一激光设备关键零部件领域占据主导。
光学系统：光学系统负责将光源发出的紫外光聚焦并传播到晶圆表面。它主要由透镜和反射镜组成，能够精确聚焦光束并将其投射到硅片上，以实现高精度的光刻。
光刻机供应链核心
投影系统（物镜）：投影系统的作用是将掩模（或光罩）上的图形投影到硅片上。它包括一系列的反射镜和透镜，能够精确地调整和聚焦光线，以确保图形的准确投影。物镜的设计和制造难度非常大，需要在保持光学性能的同时，实现高精度的对准和定位。
掩模：掩模是光刻机的另一个核心部件，它将电路设计图形化，并将其投影到晶圆表面。掩模的制作过程复杂且精细，需要在微米级别的尺度上实现高精度的图形化。
对准系统：对准系统用于确保掩模与硅片之间的精确对准。它通常包括精密的传感器和机械装置，能够实时监测和调整掩模与硅片之间的位置关系，以实现高精度的光刻。
晶圆台：晶圆台负责将晶圆固定在光刻机中，并实现晶圆的升降和旋转。晶圆台的设计和制造需要考虑晶圆的平整度、温度稳定性和装载稳定性等因素。
控制系统：控制系统负责控制光刻机的各个部件的运动和协调，包括光源的开启和关闭、晶圆台的移动和旋转、对准系统的调整等。控制系统还需要实现高度的自动化和智能化，以提高光刻机的生产效率和加工精度。
此外，光刻机还包括光刻胶涂覆和显影系统等其他组成部分，以及复杂的机械系统作为支撑和控制部分。这些部分共同协作，使得光刻机能够将设计好的集成电路图形高精度地转移到晶圆表面。
四、光刻机的应用光刻机在半导体制造领域具有广泛的应用，主要用于制造集成电路、显示器件、MEMS（微机电系统）、光学器件等微电子器件。随着芯片制造工艺的不断迭代和微纳米级别的制造需求，光刻机技术也在不断发展，新型光刻机不断涌现，如EUV（极紫外）光刻机、多层次光刻机、直写光刻机等，为芯片制造带来了更高的制造效率和精度。
五、光刻机市场现状1.市场规模
近年来，全球光刻机市场规模平稳增长。
SEMI数据显示，2021年全球前道光刻设备市场规模为172亿美元，其市场份额在晶圆生产设备中占比为20%，仅次于刻蚀设备。光刻机价格昂贵，ASML当前EUV光刻机单价为1.5亿-2亿美元。
根据SEMI公布的数据，2022年全球半导体设备市场规模为1076.5亿美元，其中光刻机市场占比约为24%，规模达到约258.4亿美元，2023年约为271.3亿美元。预计2024年全球光刻机市场规模将增至315亿美元。
全球半导体制造设备市场份额（单位：百万美元）
2.市场格局
光刻机技术的演进历程如下：
1955年，贝尔实验室率先引入了光刻技术。随后，在1961年，美国GCA公司成功制造出了首台接触式光刻机，标志着光刻机技术的正式问世。经过六十年的不断发展，光刻机行业迎来了显著的变革。
1978年，步进式光刻机应运而生，为半导体制造带来了更高的精度和效率。到了1984年，尼康和GCA在步进式光刻机市场中各占据了30%的份额，而正是在这一年，ASML公司宣告成立。
随着时间的推移，ASML逐渐崭露头角。2000年，ASML推出了双工件台光刻机，进一步提升了生产效率。而在2003年，ASML更是推出了浸没式光刻机，这一创新技术使得ASML一举超越了其他竞争对手，成为了光刻机行业的佼佼者。
此后，ASML继续引领着光刻机技术的发展。2013年，ASML成功推出了第一台EUV（极紫外光刻）量产产品，这一里程碑式的成就进一步巩固了其在光刻机行业的垄断地位。
光刻机市场呈现寡头垄断格局，前三供应商（荷兰阿斯麦、日本佳能、日本尼康）占据绝大多数市场份额。其中，ASML市场份额占比最高。
日本东京时间9月26日，佳能宣布其最先进的FPA-1200NZ2C纳米压印光刻（NIL）系统，正式交付给位于德克萨斯的半导体联盟——德克萨斯电子研究所（TIE）。
佳能FPA-1200NZ2C
与传统光刻设备相比，FPA-1200NZ2C系统凭借其独特的压印工艺，实现了低至14纳米的线宽控制能力，这相当于当前最先进的5纳米节点逻辑半导体所需的技术标准。此外，该系统还显著降低了能耗和成本，为半导体制造商提供了更为经济高效的解决方案。此次交付标志着佳能公司继续推动半导体制造技术的创新与突破。佳能表示，未来将继续加大在纳米压印光刻系统领域的研发投入。
据预计，2022年中国光刻机市场规模将达到27亿美元。上海微电子是国内主要的光刻机生产企业之一（出货量占国内市场份额80%以上），其产品主要采用ArF、KrF和i-line光源，可满足IC前道制造90nm、110nm、280nm关键层和非关键层的光刻工艺需求，28nm设备积极研发推进中。此外，还包括华卓精科（未上市）、科益虹源（未上市）、苏大维格、晶方科技、新莱应材、腾景科技、茂莱光学、炬光科技、福晶科技、福光股份、美埃科技、清溢光电、路维光电、芯碁微装等光刻机产业链整机及相关零部件公司受关注。
3.发展趋势
光刻机是半导体制造中的核心制造设备，在集成电路制造里扮演着核心角色，光刻技术能将电路图案精确转移到硅片上，达成微米甚至纳米级的精细加工。光刻机的分辨率和精度直接关系到芯片的性能与质量，更高分辨率可制造更小且复杂的电路以提升芯片性能和功能。作为高端制造设备，其技术水平体现着一个国家或地区半导体产业的竞争力，掌握先进光刻机技术对提升整个产业链地位非常重要。光刻技术的进步推动了半导体产业发展，也促进科学研究与技术创新，在微纳制造领域，其高精度和高分辨率让研究人员能制备微米甚至纳米级结构和器件，推动纳米科学、量子技术、生物医学等领域发展。而且光刻机产业的发展带动相关产业链发展，像光刻胶、光刻掩膜、光刻透镜等材料和设备制造，这为各行业带来商机并创造大量就业机会。
集成电路制造流程
随着芯片制造工艺的不断进步和微纳米级别的制造需求增加，光刻机技术将朝着更高的精度、更短的波长和更复杂的结构方向发展。
技术以及成本综合驱动光刻机发展
EUV光刻机的出现，让芯片制程最小达到3nm。目前ASML正在研 发High-NA EUV光刻机，制程可达2nm、1.8nm，预计2025年量产。同时，英伟达在23年GTC大会上也表示其通过突破性的光刻 计算库cuLitho，将计算光刻加速40倍以上，使得2nm及更先进芯片的生产成为可能，ASML、台积电已参与合作，届时将带动 芯片性能再次提高。
各个工艺节点和光刻技术的关系
六、光刻机技术挑战与前景
光刻机技术面临诸多挑战，如光源的稳定性、光学系统的精度、掩模的制作工艺等。然而，随着科技的不断进步和全球半导体产业的快速发展，光刻机技术将不断取得新的突破和进展。未来，光刻机将广泛应用于更广泛的领域，如5G通信、人工智能、物联网等，为这些领域的发展提供强有力的技术支撑。
综上，光刻机作为半导体制造领域的关键设备之一，具有广泛的应用前景和巨大的市场潜力。随着技术的不断进步和市场的不断发展，光刻机将在未来的半导体产业中发挥更加重要的作用。
