nRF21540是一款射频前端模块(FEM)，可用于改善短距离无线产品的传输范围和连接鲁棒性。作为一款辅助性设备，nRF21540是一种“即插即用型”的无线传输范围扩展器，可与nRF52和nRF53系列的高级多协议无线SoC搭配使用，所需的外部器件数量非常少。
nRF21540的+13dB RX增益和低噪声系数(2.5dB)，再加上高达+21dBm的TX输出功率，确保了6.3-10倍传输距离的优越链路预算。例如，当与以1Mbps运行低功耗蓝牙的nRF52840 SoC配合使用时，nRF21540能够将RX灵敏度从5dBm提升至-100dBm。再加上输出功率的增加，连接链路预算增加了18dBm。这相当于理论传输距离增大了8倍。对于片上TX功率小于+8dBm的nRF52和nRF53系列器件，提升幅度更大，传输距离提升可达10倍。
nRF21540的TX功率动态可调，输出功率可以设置较小的增量。这样可确保应用的设计在所有区域和工作条件下均可以在允许范围1 dBm之内的输出功率下运行。RF FEM对于所有需要增加传输距离或扩大覆盖范围的应用来说极具价值。在要求苛刻的环境中或接近范围限制时，使用nRF21540 RF FEM比连续重传数据包更节能。此设备还可以在-40°C至+105°C的温度范围内工作
，补充了nRF52820、nRF52833和nRF5340 SoC工业级产品线，可以用于专业照明等工业应用场景。
RF FEM与其他设备配合使用的同时，由于nRF Connect SDK和用于Thread和Zigbee的nRF5 SDK中包含驱动支持，因此易用性得到了进一步增强。
01主要特性
主要特点
输出功率可小幅上调，最高可达+21dBmn
+13dB接收增益，2.5dB噪声系数
支持:
♦ 低功耗蓝牙(Bluetooth LE)，蓝牙 mesh
♦ Thread和Zigbee (802.15.4)
♦ 2.4 GHz私有
两个用于天线分集的天线端口
TX增益可通过I/O、SPI或两者组合进行控制
-40°C~+105°C更大工作温度范围
1.7V~3.6V供电输入电压范围
4x4mm QFN16封装
当与nRF52或nRF53系列SoC配合使用时:
♦ 6.3-10倍传输距离
♦ -100dBm RX灵敏度(低功耗蓝牙,1Mbps)
耗电:
♦ TX调至+20dBm:110mA
♦ TX调至+10dBm:38mA
♦ RX:2.9mA
♦ 休眠模式:45nA
应用场景
资产跟踪和实时定位系统
专业照明
智能家居
工业玩具
音频
02芯片图示
nRF21540芯片有全套的开发包、开发工具包、评估工具包等。（详询各销售）
nRF21540 DK

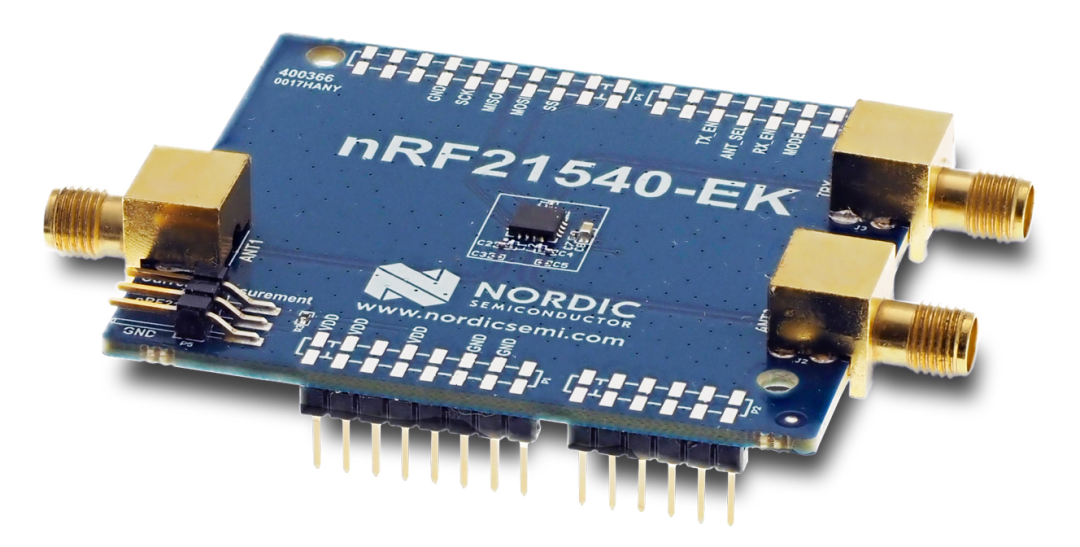

nRF21540 EK
03无线SoC搭配选型
选型表
