一张简单的cad练习图，让你高效掌握cad命令，纠正不良的护理习惯。这里这个图案主要用tk直角定位来绘制cad图纸。当然绘制这个图方法很多，原先是通过比如把外面的梯形绘制出来，然后偏移再绘制矩形。这样缺点就是产生线条比较多，使用到许多修剪命令或者删除命令耽误时间。

今天主要用tk命令来操作。其实tk操作原因说过的，今天只不过换个实例来说明它的如何使用。

·首先打开要绘制的图纸，然后可以新建文件，这个是原始的图纸，qq截图，粘贴到里面去了。

·然后可以打开已经绘制好的图纸，这就是可以绘制了。当然可以在它的右侧重新绘制个也可以。新建文件ctrl a，ctrl a，然后选择默认模板，可以。这里直接在右侧重新绘制。

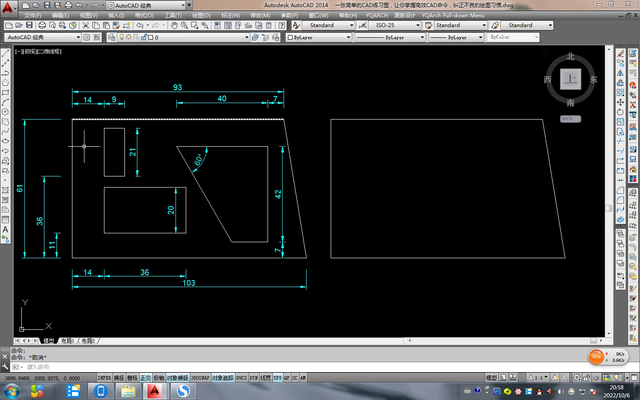

·首先绘制它的外框，也就是梯形九十三、六十一、一百零三，梯形也比较简单。

·第一步，当然这是用直线工具没问题。比如可以从左往右，当然放在这地方出现一个虚线，然后点下说明，这是对齐的。

·然后正胶打开，发没问题，九十三空格，因为这个斜线不知道就不画了。

·接下来在于这个点，这个都绘画没问题六十一，然后接下来是一零三，然后连起来。

·第一大波、第二大波会指矩形，矩形的本身宽和高是知道九、二十一。

·当然矩形的坐标点以及定位，因为它的定位是一个直角坐标，所以是以这个点，比如梯形左上角点向右画十四，向下画多少，向下这个没标。其实算一下，因为总的宽度六十一，去掉三十六，再去掉二十一，不就是去掉三十六，去掉二十一就是四十七，五十七，六十一减五十七，四，所以这个坐标就是十四，四或者是以这个点往下画四，往右画十四都可以。

·原先是通过偏移或其他方法，今天是通过tk来操作。如何操作？

→第一步是用矩形画，所以r e c空格。

→第二步最关键，让你直接第一个点或者什么，现在不慌，不慌话，矩形紧接着第二步输入第一个角点，通过追踪踢开。

→第二步踢开空格，然后提示第三步踢开第一个追踪点，当然第一个追踪点当然是这个位置，所以以这个单击下找到第一个追踪点。

→第一个追踪点过后就确定下一点，三点，当然第一个竹子也就是梯形的左上角点点一下，确定这个点，然后往右画十四，往下画四，方向画是不是？

→接下来要确定画矩形，再空格确定画矩形，因为如果直接输入数字就是追踪点，因为追踪点已经结束了，所以就空格键，看它会提示矩形。

→接下来这个矩形多大，可以通过艾特这个矩形多大，长长多少，长是，就是因为长是属于方向四，关键高眼睛宽，注意因为这个珠子脸是在高是在这个y值负方向，所以负二十一这也注意了。

我们说过的原因是吧，刚才我们画错了是九，画错了因为追踪点是四和十四但是它宽是九，重新再来一遍。

·第一步，r e c空格。

·第二步，紧接着是tk空格，指定第一个追踪点，看第一个追踪当然点击这个，然后当然你可以好追踪点，追踪点过后然后再干什么？接下来就可以比如说往下一根线往下画四也行，往右画十四也行，确定再确定这个矩形，再空格。

·接下来再确定这个矩形，艾特它的长九不是四号九对号负的为什么负的？好好想一想，因为是在这个矩形在这个第一个追增点的袜子负方向所以负的。

·接下来我们画这个矩形方法一样，它的本身高度是二十，宽度三十六，那么它的坐标看一下，十四，十一也就是以这个点，一矩形梯形这个左下角点往右画十四，往上画十一，然后本身这个梯形这个矩形的长是三六宽二十。

·按照我们这种方法也可以画，第一步带rec空格，第二步用tk追踪了，追踪什么？从这个点追踪点下，然后再弯又画多少？十四，好理解，往上画，因为这个都有尺寸，十四，十一，这个矩形定位点出来了。

·接下来在空格键确定画矩形，这个矩形多大？艾特长三十六，逗号因为都是在x轴正方向所以全是正的。

·接下来我们再绘制这个这种梯形，这个梯形这个梯形也可以用对象追踪，只不过它是梯形而不是矩形。因为我们没有梯形命令，所以就用直线工具因为梯形是用直线工具画的，所以可以用直线命先确定这个梯形的这个点，所以追踪点是在这位置比较好。

·也就以这个点比如说往左画七，放下画多少，放下画多少我们减一下就行了，也就六十一减四十九，因为减去这个，减去这个，那么就上面的距离六十一减四十九，就是十二，十二，那么七十二，然后画这个线四十，然后往下画四十二。

·我们用直线l空格指定第一个点，我们不要指定为 t k，t k，好点下，然后接下来往下画刚才讲是吧十二，往左画多少？是七七，那么这个线注意它本身它的个宽度，我们刚才讲四十，四十对不对？好本身宽度四十，重来l空格，好tk，第一个重点这位置，这是下一点，那么就是刚才讲是吧，它是算的，就是六十一减四十九，当然是十二，当然往左画七，对增到七，七过后然后我们要确定这个线长度，再去空格键，然后再确定这个宽四十，当然四十勾。

·你这个斜线怎么画？因为斜线我们也会画，它夹角六十度，是 x轴正方向，它是顺时针，所以顺时针负六十度，也就相当于三百度。我们把直角关闭画斜线，然后用这个公式at，注意斜线它是这样的，这叫关闭，然后好本身at比较斜些，多长？长一点，比如输入一百，最关键角度可以用负六十度，也可以用三百度，把它当做x轴正方向，这个角是不是顺时针转六十度？规定的顺时针负六十度，逆时针是不是三百度？所以是这样来的，空格键。

·接下来还是这个点，开始画，因为这个点确定了，所以直接工具，确定这个点，本身长粘胶打开，直接画四十二就可以了，然后连起来，再修剪，修剪下空格，很方便，等一下打开修剪，tr空格，空格。

·接下来把标注标一下，因为标注比较简单，大家都会标d l i标水平垂直，标角都是d a n，d l标水平获取值，为了好看，把对齐点放在位置，然后在dc o连续标注回标等等，其他的标法一样，就不标了。

今天就讲这么多，谢谢大家收看，关注雷哥教电脑，更多精彩教程等着您。
